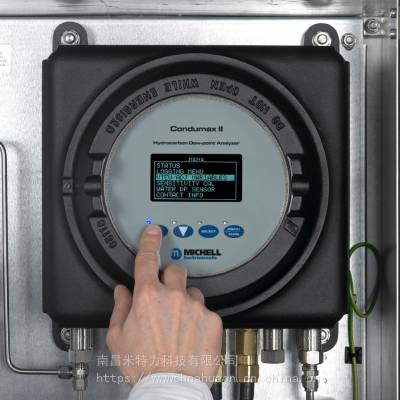

Condumax II 是一款完全集成的烃露点分析仪，它采用在***代 Condumax 产品上已经得到成功验证的成熟的黑斑测量技术。在坚固耐用的防爆外壳中，不仅有烃露点测量单元，还可以同时组合水露点模块，该产品仅需要外接一个主电源便可以投入工作。Condumax II 提供现场的连续测量读数显示，也提供模拟和数字输出，以供远程监控。

亮点

全自动在线分析

客观性测量，重复性优异

0.5 ℃的碳氢露点精度

基础的冷镜原理

***的检测技术

自清洁

不需要吹扫气或冷却气

水露点测量可选

Modbus RTU 的数字通讯

IECEx, ATEX, cQPSus 和 GOST Ex 认证

技术参数

烃露点测量

测量原理 黑斑（Dark Spot?）技术

在碳氢露点温度下，直接用管路检测碳氢的凝析

传感器冷却 通过自动控制的3级帕尔贴

范围 以主机的工作温度为准降温幅度为Δ -55K

精度 ±0.5°C碳氢露点（单一和多种冷凝分析）

样品流量 0.03 m3/hr (0.5 Nl/min) – 标准报警

测量周期 6个周期/小时 (推荐)

12个周期/小时 (最多)

工作压力 15 ~ 100 barg (218 ~ 1450 psig)

水露点测量（可选）

测量原理 金属氧化物陶瓷湿度传感器

单位—水分含量 °C 和 °F 水露点，1bs/MMscf; mg/m3, ppmV

分辨率 0.1°C, 0.1°F

量程 校验范围从 -100 to +20°C 露点

精度 ± 1°C 从 -59 到 +20°C 露点

± 2°C 从 -100 到 -60°C 露点

样品流量 0.06 m3/小时 (1 Nl/分) 报警标准

温度补偿 补偿 (-20 ~ +50°C)

工作压力 30 ~ 138 barg (435 ~ 2002 psig)

压力测量

烃露点的分析压力可选水露点的管道压力

单位 MPa, barg, psig

分辨率 0.1 Mpa 和 barg, 1 psig

量程 烃露点：0 到 100 barg

水露点：0 到 200 barg

精度 满量程 ± 0.25%

烃露点分析

分辨率 烃露点和水露点：0.1°C

样气条件

取样内进行减压调节 天然气压力100 barg

外壳 防爆外壳带可拆卸的玻璃视窗面盖，内部自带防冷凝的加热

样气连接 1/8” NPT(F) 可用于烃和水露点通道，

取样系统接口：6mm 外径 / 1/4” 英寸可选

工作条件 室内/室外， -20 到 +50°C 95% RH

电源 90 到 260 V AC 50/60 Hz, 125 W 主机

300W c/w 室内取样

400W c/w 室外取样

重量 主机 22.5kg

60kg (大约) c/w 室内取样

75kg (大约) c/w 室外取样

一体式显示 触摸屏带 真空电子管显示键盘

输出 Modbus RTU, RS485 @ 9600 baud rate

两路 4-20 mA 线性（非隔离）输出，用户定义露点

或压力参数的组合

报警 通过软件寄存器或屏幕注释来指出过程和分析状态。

内置低流量报警，状态出错则电流输出

1通道为23mA

认证

危险区域认证 ATEX: II 2G Ex db IIB + H2 T3 Gb

Tamb -40°C to +60°C

IECEx:Ex db IIB + H2 T3 Gb

Tamb -40°C to +60°C

cQPSus: Class I, Division 1, Groups B, C & D

T3 Tamb -25°C to +60°C

CL I ZONE 1: Ex db IIB+H2 T3 Gb, AEx db IIB+H2 T3 Gb

Tamb -40°C to +60°C

模式认证 GOST-R, GOST-K
