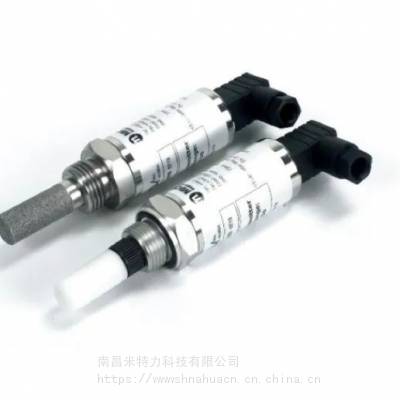

SF72 露点变送器是一种紧凑型传感器，设计在工业 干燥机应用中测量 -50至+10°Cdp的点 （露点量程-80~+20℃可选），其中控制过程中的响 应速度、可靠性和长期数据稳定性十分关键。变送器 的额定压力为450 巴，通过经过10 年验证的不锈钢 壳体和玻璃金属密封件确保工艺气体的安全。SF72 具备三种可供选择的行业标准试样块连接形式，具有 形式、配合和功能方面的优点。 我们的聚合物传感器在高流量可溯源校准系统进行校 准，可提供OEM数量的设备，每台设备均提供8点可追 溯校准证书。

亮点

?薄膜和冷冻式干燥机的理想之选

?兼容压缩空气质量 ***8573.1 2级至6级的要求

?露点测量范围-60至+60°Cdp（露点量程-80~+20℃可选）

?响应迅速

?坚固耐用的316不锈钢IP66外壳

?8点可溯源校准证书

?精度±2°Cdp

?G 1/2” BSP, 3/4”和5/8” UNF工艺连接

性能

测量范围(dp)  –60 到 +60°C 露点（露点量程-80~+20℃可选）

精度 (dp) ±2°C 露点

可重复性 ±0.2°C 露点

长期稳定性 少于 1% 每年相对参考条件

校准可追溯 8-点校准证书

电气参数

输出信号 4–20 mA (2-线连接，电流源)

输出

模拟输出范围 标准 –60 到 +60°C–50 到 +50°C–50 到 +30°C非标准可根据要求提供t

输入电压 12–28 V DC

负责 250 Ω @ 12 V (500 Ω @ 24 V)

CE 认证 已经认证

工作参考

工作温度 –40 到 +60°C

工作压力 45 MPa (450 barg)

过压额定值 x2 工作压力 90 MPa (900 barg)

流速  1 到 5 Nl/min 安装在标准试样块上; 0 到 10 m/sec (0 到 32.8 fps) 直接插入

机械参数

防护等级 IP66 满足标准 BS EN 60529:1992 NEMA 4 防护性满足标准 NEMA 250-2003

外壳材质 316 不锈钢

外形尺寸  L=132mm （包括连接器 & HDPE 过滤器) x ?27mm

过滤器 标准 HDPE 防护罩 <10μm 选配烧结防护罩 80μm

工艺连接及材质 G 1/2” BSP, 3/4” — 16 UNF, 5/8” — 18 UNF 316 不锈钢

重量  150g

电气连接   Hirschmann GDS series (DIN 4350-C)

数字诊断通讯      RS485, 2-线 Modbus RT
